Монохроматор с дифракционной решеткой

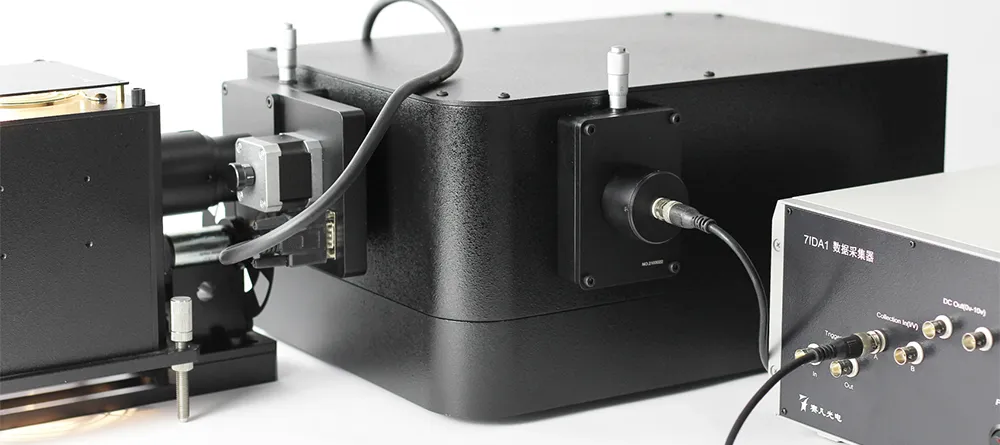

Монохроматор (спектрограф)

Монохроматор-спектрограф - это универсальный прибор, который используется для измерения спектрального распределения и коэффициента отражения. Монохроматор предоставляет информацию о свойствах и составе объектов.

Запросить расценки

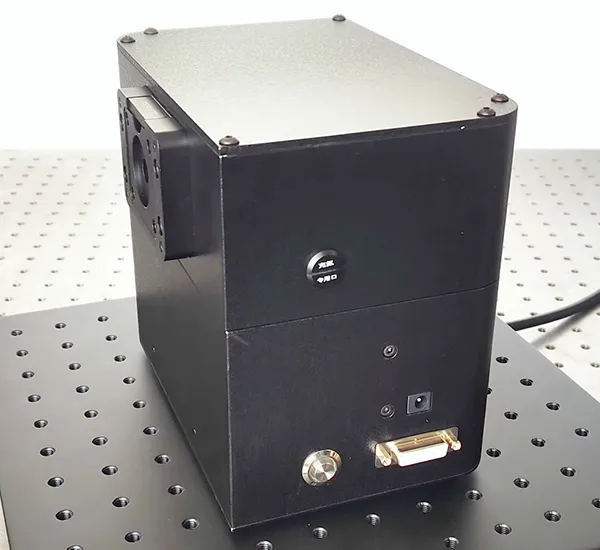

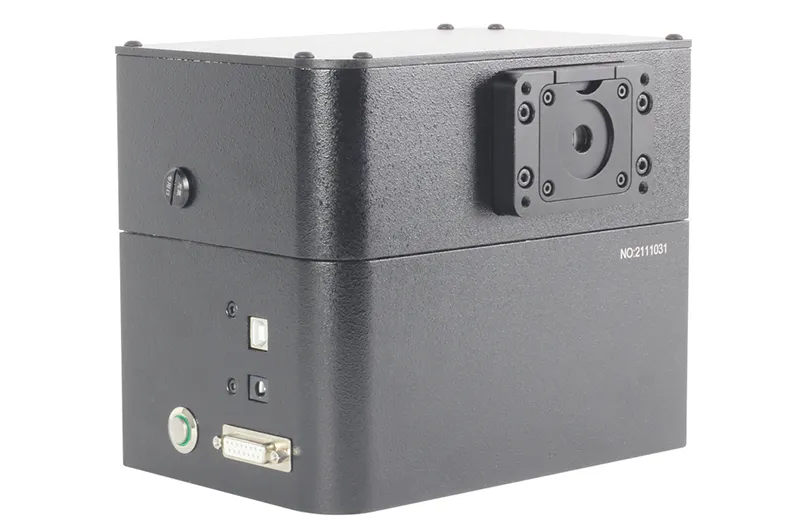

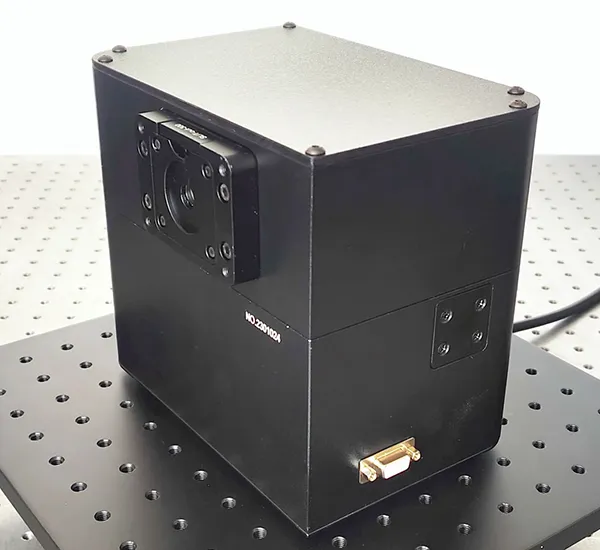

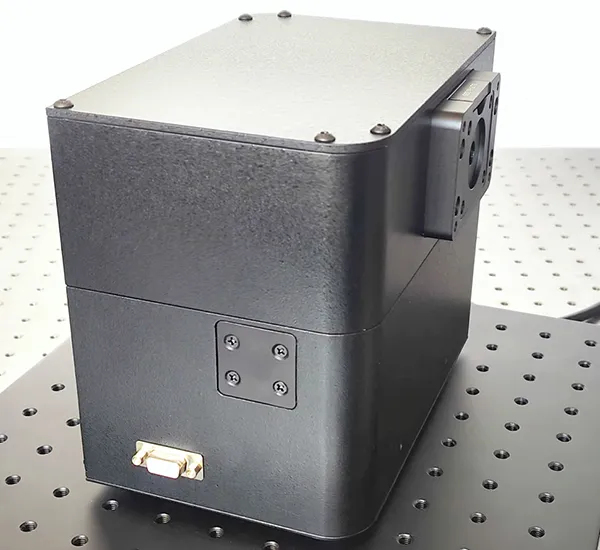

Монохроматор с одной дифракционной решеткой 7IMS10 (патент)

Особенности

Использует оптический путь Черни-Тернера с асимметричным уровнем, предназначенный для устранения аберраций. Это повышает симметрию спектральных линий и точность оптического разрешения.
Вторая конструкция устранения дисперсии эффективно подавляет рассеянный свет, обеспечивая точные измерения.
Световой вход совместим с различными источниками света, производимыми нашей компанией, что обеспечивает гибкость в экспериментальных установках.

Оснащен несколькими оптоволоконными интерфейсами, облегчающими соединение с различными типами волокон для различных приложений.
Совместим с широким спектром одноточечных извещателей и других аксессуаров, выпускаемых нашей компанией, что обеспечивает универсальность.
Имеет прецизионный винтовой механизм для синусоидальной передачи, обеспечивающий долговременную точность и воспроизводимость спектров.
Включает сверхустойчивые к истиранию линейные направляющие для стабильной и бесшумной работы, обеспечивающие надежность и комфорт во время экспериментов.
Встроенный интерфейс RS232/USB обеспечивает плавное подключение к компьютерам для автоматического управления и сбора данных.

Характеристики

Фокусное расстояние	100 мм
Коэффициент светосилы (F/#)	F/3
Подавление рассеянного света	5×10 _-4
Тип дифракционной решетки	Дифракционная решетка S30×30×6
Размер дифракционной решетки	30мм×30мм
Стандартная дифракционная решетка	7OG1200-500 (1200г/мм, λ_p =500нм)
Стандартная высота щели	5мм
Стандартная ширина щели	300мкм
Минимальный шаг	0.0625нм (дифракционная решетка 1200г/мм)
Габариты монохроматора (Д x Ш x В)	190мм×150мм×133мм
Вес монохроматора	4.5 кг (3.5 кг для 7IMS1022)

Запросить расценки

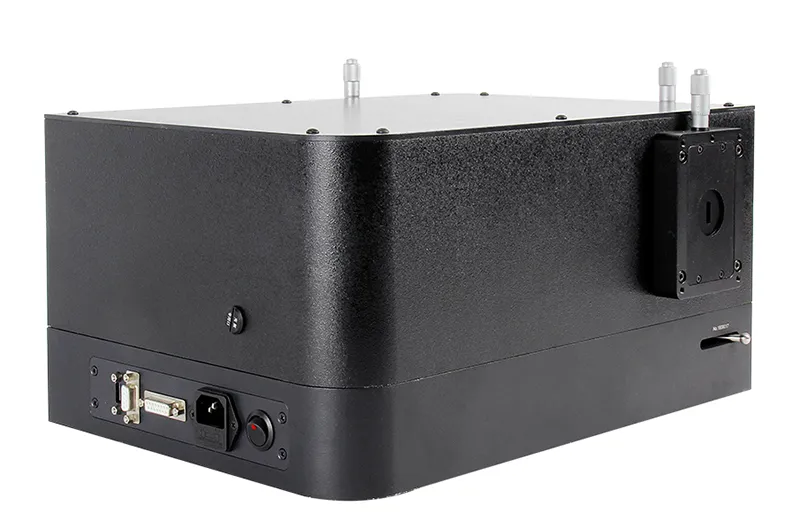

Монохроматор с одной дифракционной решеткой 7IMS30 (патент) Особенности

Особенности

Оснащен сканирующей ручкой для ручного выбора длины волны
Специальный интерфейс заполнения азотом, облегчает использование в ультрафиолетовом и ближнем инфракрасном спектрах
Функция полосы поглощения в атмосфере для точных измерений
Используется дифракционная решетка 1200 линий, а диапазон волны составляет 0-1100 нм. Это делает наше устройство подходящим для применения в кремниевых детекторах.

Монохроматор изготовлен из материалов премиум класса, обладает оптимизированными функциями. Данные преимщества обеспечивают высококачественную продукцию и бесперебойную производительность.
Универсальное применение в различных отраслях, включая обучение, научное исследование, фотометрической и колориметрическом измерении, машинах для нанесения покрытий, смониторинг загрязнения воздуха и различные отрасли промышленности
Оснащен разделенными на оптическую и механическую камерами для предотвращения попадания рассеянного света и предотвращения загрязнения оптических деталей следами смазочного масла.

Характеристики

Фокусное расстояние	300 мм
Коэффициент светосилы (F/#)	F/4.8
Подавление рассеянного света	5×10_-4
Тип диффракционной решетки	Дифракционная решетка S55×55×6
Размер диффракционной решетки	55мм×55мм
Стандартная дифракционная решетка	7OG1200-500 (1200г/мм, λ_p=500 нм)
Размер щели	Передовая система автоматической защиты 10 мкм, ширина 10мкм-3мм (непрерывный симметричнй регулируемый); высота 14 мм
Минимальный размер шага	0.00625 нм (дифракционная решетка 1200г/мм)
Габариты монохроматора (Д x Ш x В)	390мм×278мм×204мм
Вес монохроматора	17 кг (моторизированный ), 16 кг (ручной)
