Вертикальный транслятор
Ручной вертикальный транслятор
Наша компания предлагает серию ручных вертикальных этапов перевода. Расстояние перемещения варьируется от 5 до 400 мм, а грузоподъемность варьируется от 1 до 200 кг, что позволяет удовлетворить широкий спектр производственных и экспериментальных потребностей клиентов. Кроме того, основной корпус ручного столика вертикального перемещения изготовлен из алюминиевого сплава с поверхностью, обработанной черным анодированным оксидированием для повышения твердости и устойчивости к коррозии.

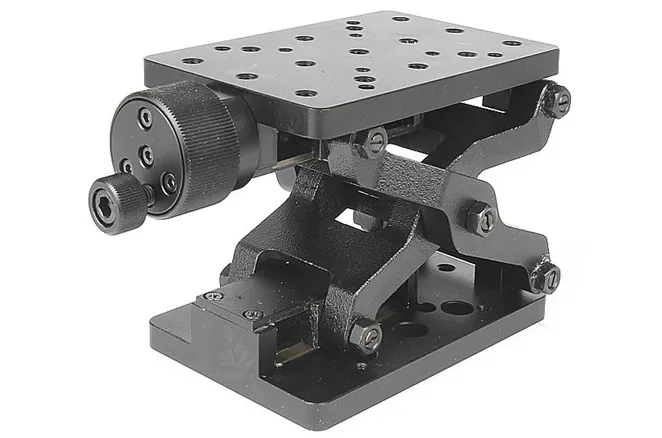

Прецизионный вертикальный транслятор 7SVM0160 (полный шаг: 60 мм)
Особенности
- Разработан для вертикального позиционирования с тяжёлыми нагрузками, этот транслятор обеспечивает плавное и стабильное движение без необходимости в пошаговых настройках.
-
Прецизионно обработанный винт с передаточным шагом и поддерживающий механизм с ножничным подъёмом обеспечивают контролируемое движение с высокой стабильностью и минимальными усилиями.
-
Двойные направляющие в сочетании с жёсткой пятийосевой конструкцией обеспечивают исключительную структурную целостность и точную вертикальную трансляцию.
-
Несколько точек крепления на верхней и нижней поверхностях обеспечивают гибкость установки в зависимости от требований системы.
-
Встроенная система блокировки ручного колеса надёжно фиксирует транслятор на месте, повышая безопасность и надёжность в процессе работы.
Технические характеристики
| Модель | 7SVM0160 |
| Ход | 60мм |
| Разрешение | 0.01мм |
| Размер стола | 80мм×120мм |
| Нагрузка | 20кг |
| Вес | 1.15кг |

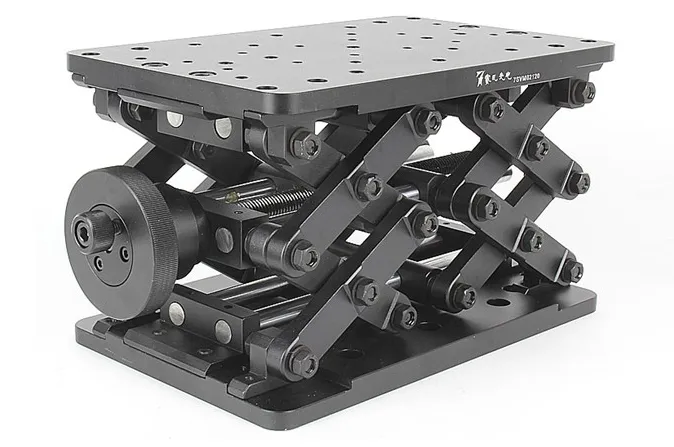

Прецизионный вертикальный транслятор 7SVM02120 (полный шаг: 120 мм)
Особенности
- Разработан для вертикального позиционирования с тяжёлыми нагрузками, этот транслятор обеспечивает длинный ход, сохраняя плавное и стабильное движение.
-
Поддерживающая система с ножничным подъёмом, усиленная шестью направляющими, улучшает стабильность и точность, даже при высоких нагрузках.
-
Оснащён прецизионно обработанным винтом с противоположно нарезанными участками, что обеспечивает высококонтролируемое движение с минимальным сопротивлением.
-
Для дополнительной безопасности транслятор оснащён системой блокировки ручного колеса, позволяющей пользователям легко зафиксировать позицию и предотвратить непреднамеренные смещения во время работы.
Технические характеристики
| Модель | 7SVM02120 |
| Ход | 120мм |
| Разрешение | 0.01мм |
| Размер стола | 140мм×220мм |
| Нагрузка | 25кг |
| Вес | 3.5кг |

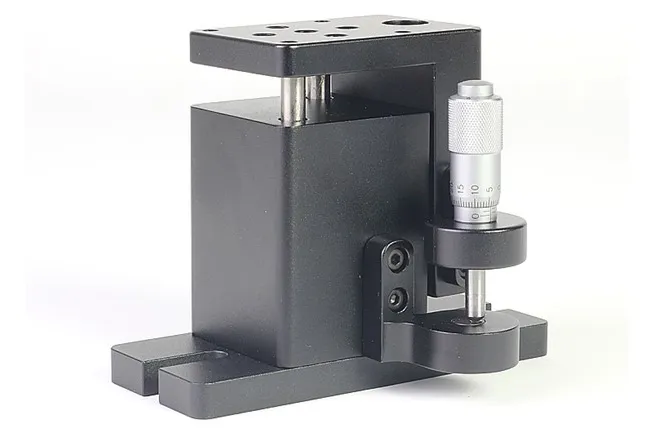

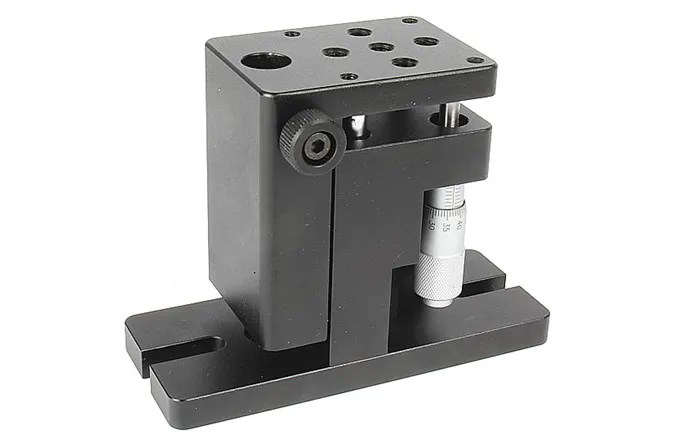

Прецизионный вертикальный транслятор 7SVM0313 (полный шаг: 13 мм)
Особенности
- Включает прецизионную линейную направляющую с подшипниками, обеспечивая плавное движение и стабильную работу при вертикальном позиционировании.
-
Двухрельсовая конструкция с избыточными ограничениями повышает стабильность, точность и общую точность движения, что делает её подходящей для высокоточных приложений.
-
Прямое микрометрическое движение позволяет получать количественные показания и легко выполнять точные позиционные настройки.
-
Несколько стандартных отверстий для соединений на платформе обеспечивают бесшовную интеграцию с компонентами, такими как опорные стержни серии 7MP и другими монтажными системами.
Технические характеристики
| Модель | 7SVM0313 |
| Ход | 13мм |
| Точность | 0.005мм |
| Минимальное деление | 0.01мм |
| Разрешение | 0.002мм |
| Размер стола | 44мм×62мм |
| Нагрузка | 2кг |
| Вес | 0.6кг |

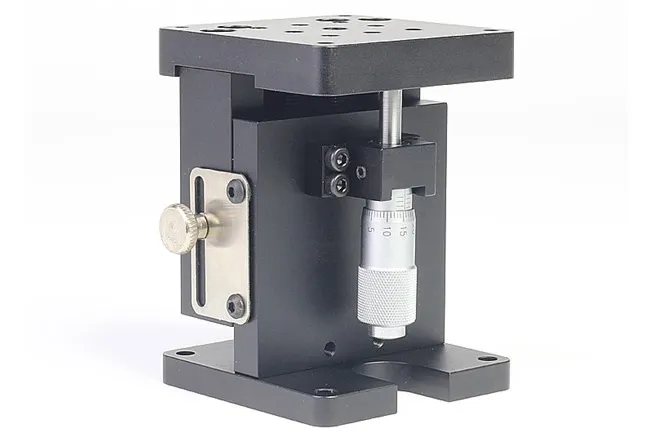

Прецизионный вертикальный транслятор 7SVM0413 (полный шаг: 13 мм)
Особенности
- Оснащён прецизионной линейной направляющей с подшипниками, обеспечивающей плавную и надёжную вертикальную трансляцию с минимальным сопротивлением.
-
Двухрельсовая конструкция с избыточным ограничением повышает стабильность движения, точность и общую структурную целостность, что делает её идеальной для высокоточных приложений.
-
Микрометрическая регулировка позволяет выполнять тонкие настройки позиционирования с чёткими количественными показаниями, обеспечивая точный контроль.
-
Несколько стандартных монтажных отверстий на платформе предоставляют универсальные возможности для подключения, облегчая интеграцию с опорными стержнями серии 7MP и другими совместимыми компонентами.
Технические характеристики
| Модель | 7SVM0413 |
| Ход | 13мм |
| Точность | 0.005мм |
| Минимальное деление | 0.01мм |
| Разрешение | 0.002мм |
| Размер стола | 44мм×62мм |
| Нагрузка | 2кг |
| Вес | 0.6кг |

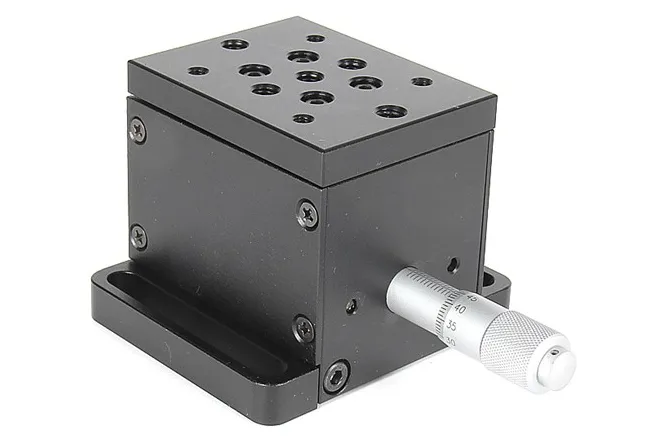

Прецизионный вертикальный транслятор 7SVM0505 (полный шаг: 5 мм)
Особенности
- Включает клиновидную структуру для улучшения разрешения и минимальных делений для точных настроек.
-
Разработан с прецизионно обработанным V-образным стальным рельсом и системой шариков, что обеспечивает высокую точность, плавное движение и высокую нагрузочную способность.
-
Микрометрический механизм движения обеспечивает прямые количественные показания, позволяя легко осуществлять тонкую настройку позиционирования.
Технические характеристики
| Модель | 7SVM0505 |
| Ход | 5мм |
| Точность | 0.003мм |
| Минимальное деление | 0.05мм |
| Разрешение | 0.001мм |
| Размер стола | 64мм×50мм |
| Нагрузка | 10кг |
| Вес | 0.6кг |

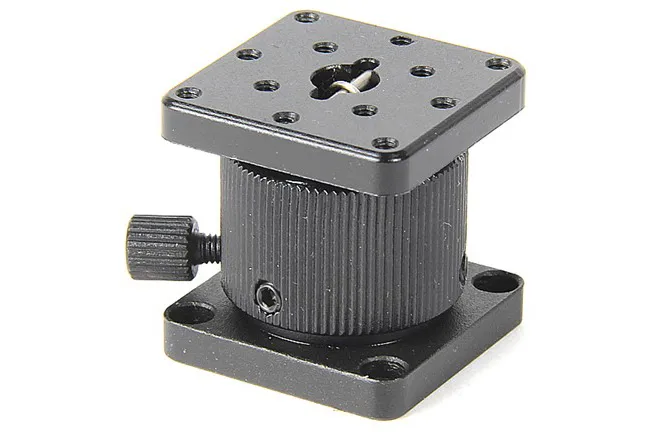

Прецизионный вертикальный транслятор 7SVM0605 (полный шаг: 5 мм)
Особенности
- Разработан для компактных установок, этот сверхмалый транслятор оптимизирует использование рабочего пространства без ущерба для точности.
-
Система привода с прецизионным винтом контролирует вертикальное движение с высокой точностью и плавной работой.
-
Оснащён механизмом пружинного сброса, который устраняет люфт, обеспечивая стабильное и надёжное позиционирование.
Технические характеристики
| Модель | 7SVM0605 |
| Ход | 5мм |
| Разрешение | 0.01мм |
| Размер стола | 25мм×25мм |
| Нагрузка | 1кг |
| Вес | 0.05кг |

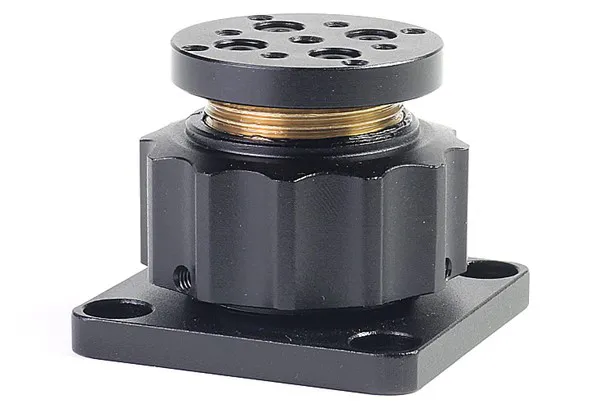

Прецизионный вертикальный транслятор 7SVM0610 (полный шаг: 10 мм)
Особенности
- Сверхкомпактный дизайн минимизирует использование пространства, что делает его идеальным для установки в ограниченных пространствах.
-
Прецизионный винтовой привод обеспечивает плавное и контролируемое вертикальное движение с высокой точностью.
-
Механизм пружинного сброса активно снижает люфт, обеспечивая стабильное и надёжное позиционирование.
Технические характеристики
| Модель | 7SVM0610 |
| Ход | 10мм |
| Разрешение | 0.01мм |
| Размер стола | φ33мм |
| Нагрузка | 1кг |
| Вес | 0.2кг |

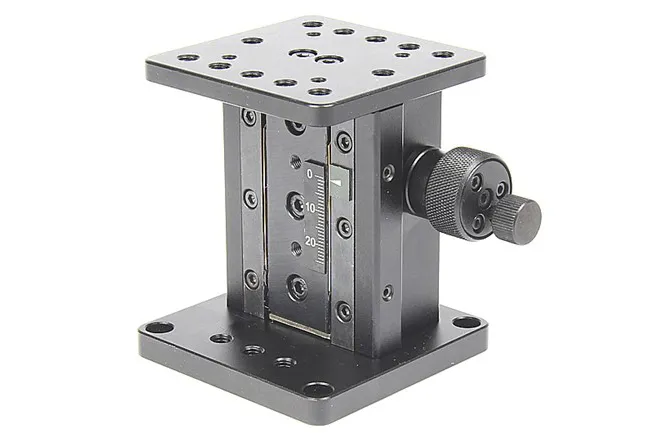

Прецизионный вертикальный транслятор 7SVM0725 (полный шаг: 25 мм)
Особенности
- Оснащён системой направляющих с крестовыми роликами, что обеспечивает плавное движение, высокую точность позиционирования и отличную нагрузочную способность.
-
Механизм с косозубой шестерёнкой и рейкой обеспечивает стабильное, контролируемое движение при эффективной обработке тяжёлых нагрузок.
-
Встроенная штангенциркульная шкала позволяет точно и измеримо регулировать вертикальные настройки.
-
Блокирующий винт фиксирует транслятор в заданной позиции, улучшая точность, безопасность и надёжность в работе.
Технические характеристики
| Модель | 7SVM0725 |
| Ход | 25мм |
| Разрешение | 0.01мм |
| Размер стола | 70мм×70мм |
| Нагрузка | 6кг |
| Вес | 0.6кг |

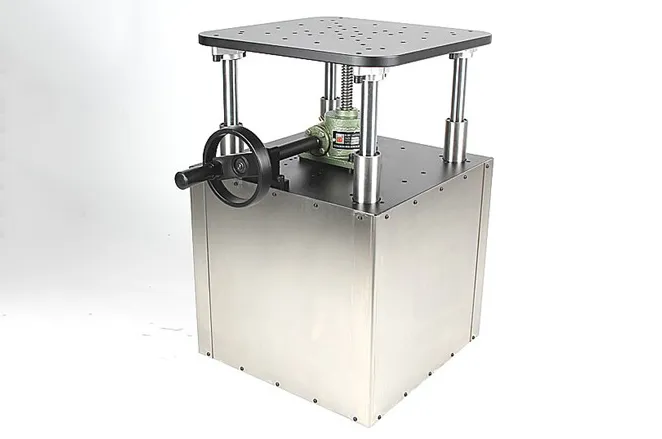

Прецизионный вертикальный транслятор 7SVM09 (полный шаг: 50-400 мм)
Особенности
- Обладает сбалансированной конструкцией, которая предотвращает неравномерную нагрузку, удерживая приводную силу в центре горизонтальной платформы.
-
Оснащён редуктором с червячным приводом высокой производительности для быстрого вертикального движения, при этом легко поддерживает тяжёлые нагрузки.
-
Самозажимная трапециевидная винтовая ось обеспечивает надёжное позиционирование без необходимости в дополнительных механизмах блокировки.
-
Плавное и стабильное движение обеспечивается прецизионной линейной направляющей с подшипниками, минимизируя трение и повышая долговечность.
Технические характеристики
| Модель | 7SVM0950 | 7SVM09100 | 7SVM09150 | 7SVM09200 | 7SVM09300 | 7SVM09400 |
| Ход | 50мм | 100мм | 150мм | 200мм | 300мм | 400мм |
| Высокий диапазон A | 305-355мм | 355-455мм | 405-555мм | 465-665мм | 608-908мм | 708-1108мм |
| Шаг винта | 4мм | 6мм |
| Передаточное соотношение | 11:1 | 6:1 |
| Разрешение | 0.01мм | 0.02мм |
| Размер стола | 300мм×300мм | 500мм×500мм |
| Нагрузка | 100кг | 200кг |
| Вес | 25.9кг | 26.6кг | 27.3кг | 28кг | 134кг | 137кг |
Прецизионный вертикальный транслятор 7SVM1013 (полный шаг: 13 мм)
Технические характеристики
| Модель | 7SVM1013 |
| Ход | 13мм |
| Точность | 0.002мм |
| Минимальное деление | 0.01мм |
| Разрешение | 0.002мм |
| Размер стола | 60мм×60мм |
| Нагрузка | 4кг |
| Вес | 0.47кг |
