Ручной многоосевой позиционер

Ручная система позиционирования

Ручной многоосевой позиционер SOFN представляет собой экономичную систему позиционирования, подходящую для решения задач, требующих высокую точность ручной регулировки и позиционирования. Данная серия позиционеров отличается компактным дизайном, что позволяет возможность регулировки перемещения по двум-пяти осям в пределах небольшого пространства. Функция регулировки смещения оси выполнена симметрично для левостороннего и правостороннего управления, а поверхность нагрузки расположена в одной горизонтальной плоскости для удобства управления и регулировки.

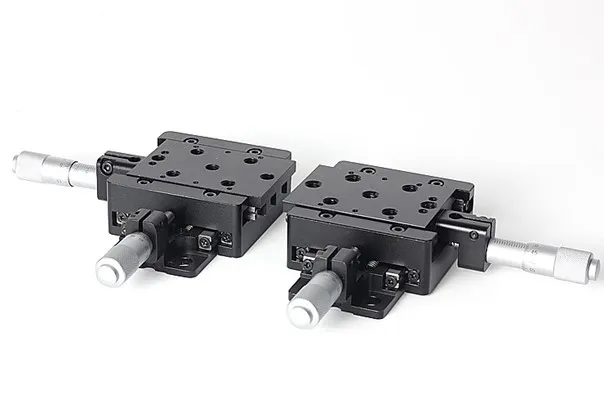

Двухосный транслятор 7SWM01213/7SWM01113 (полный шаг: 13 мм)

Запросить расценки

Особенности

Компактная конструкция позволяет выполнять точные двухосевые трансляционные настройки в ограниченных пространствах, сохраняя высокую точность ортогональности.
Комбинация прецизионных стальных шариковых подшипников и обработанных стальных стержней обеспечивает плавное движение, высокую точность и минимальное трение.
Микрометрический механизм обеспечивает количественные показатели с системой пружинного сброса, эффективно устраняя люфт и повышая точность позиционирования.
Оба микрометра размещены на одной горизонтальной плоскости, что делает ручную настройку проще и удобнее для пользователя.

Технические характеристики

Модель	7SWM01213/7SWM01113
Ход	13мм
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	2.5кг
Вес	0.4кг

Прочный двухосный транслятор 7SWM02113/7SWM02213 (полный шаг: 13 мм)

Запросить расценки

Особенности

Компактная конструкция позволяет выполнять точные двухосевые трансляционные настройки в ограниченных пространствах, сохраняя высокую точность ортогональности.
Система направляющих с крестовыми роликами обеспечивает плавное движение, высокую точность и повышенную нагрузочную способность, что делает её идеальной для требовательных приложений.
Микрометрический механизм обеспечивает количественные показания с пружинным сбросом, устраняя люфт и улучшая точность позиционирования.
Оба микрометра размещены на одной горизонтальной плоскости, что обеспечивает удобную и точную ручную настройку.

Технические характеристики

Модель	7SWM02113/7SWM02213
Ход	13мм
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	4кг
Вес	0.5кг

Прочный двухосный транслятор 7SWM02125/7SWM02225 (полный шаг: 25 мм)

Запросить расценки

Особенности

Разработан для компактных пространств, этот транслятор позволяет выполнять точные двухосевые трансляционные настройки, сохраняя высокую точность ортогональности.
Система направляющих с крестовыми роликами улучшает жёсткость, обеспечивает плавное движение и поддерживает высокие нагрузки, что делает его идеальным для требовательных приложений.
Оснащён микрометрическим механизмом, который предоставляет количественные показания с пружинным сбросом, эффективно устраняя люфт и повышая точность позиционирования.
Оба микрометра размещены на одной горизонтальной плоскости, что позволяет легко и точно настраивать вручную.

Технические характеристики

Модель	7SWM02125/7SWM02225
Ход	25мм
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	4кг
Вес	0.6кг

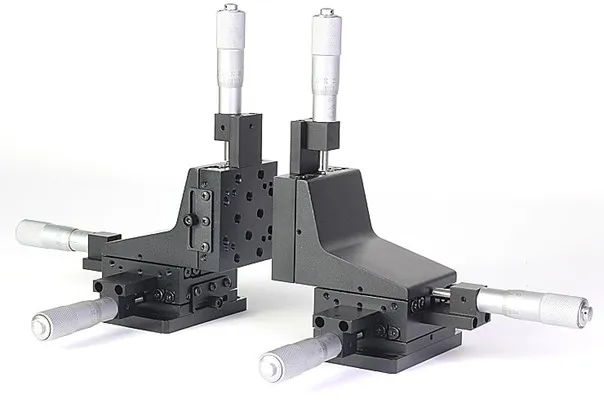

Гибкий трехосный транслятор 7SWM03113/7SWM03213 (полный шаг: 13 мм)

Запросить расценки

Особенности

Разработан для трёхосевого позиционирования, этот транслятор обеспечивает точное движение и сохраняет высокую точность ортогональности в компактных установках.
Крестовые роликовые подшипники обеспечивают плавный ход, высокую жёсткость и способность поддерживать значительные нагрузки.
Микрометрическое позиционирование позволяет выполнять точные настройки с функцией пружинного сброса, устраняя люфт и обеспечивая постоянную точность.
Эргономичная компоновка размещает оба микрометра на одной горизонтальной плоскости, упрощая ручное управление и улучшая удобство использования.
Жёсткий подъёмный механизм повышает нагрузочную способность и стабильность, превосходя традиционные системы подъёма на пружинах.
Совместимость с двухмерными наклонными креплениями серии 7MFP02 делает его идеальным для точной настройки оптоволокна и других деликатных настроек.

Технические характеристики

Модель	7SWM03113/7SWM03213
Ход	13мм
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	2.5кг
Вес	0.9кг

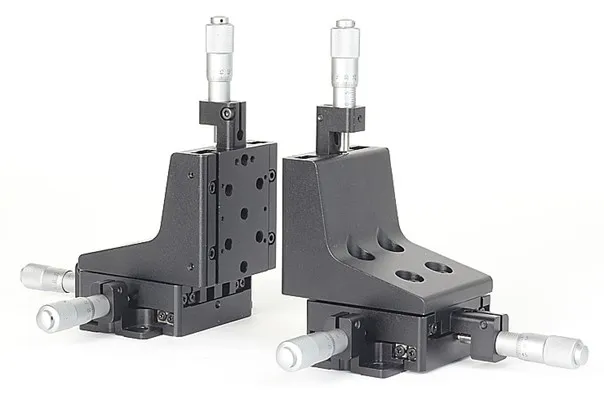

Прочный трехосный транслятор 7SWM04113/7SWM04213 (полный шаг: 13мм)

Запросить расценки

Особенности

Разработан для трёхосевого позиционирования, этот транслятор обеспечивает точное движение, сохраняя высокую точность ортогональности в компактных приложениях.
Оснащён крестовыми роликовыми подшипниками, которые обеспечивают плавное движение, повышенную жёсткость и высокую нагрузочную способность, что делает его подходящим для высокоточных настроек.
Микрометрическое позиционирование позволяет выполнять точные пошаговые движения, а механизм пружинного сброса эффективно устраняет люфт.
Интуитивно понятный дизайн размещает оба микрометра на одной горизонтальной плоскости, что упрощает ручное управление и повышает эффективность.

Технические характеристики

Модель	7SWM04113/7SWM04213
Ход	13мм
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	4кг
Вес	1кг

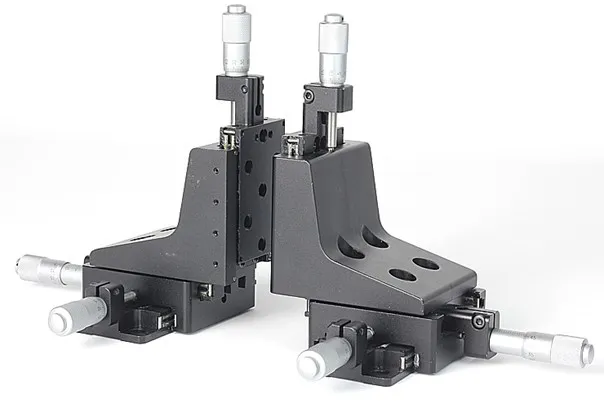

Прочный трехосный транслятор 7SWM04125/7SWM04225 (полный шаг: 25 мм)

Запросить расценки

Особенности

Разработан для трёхосевого позиционирования, этот транслятор обеспечивает точные настройки, сохраняя ортогональность в компактных пространствах.
Крестовые роликовые подшипники повышают стабильность, обеспечивая плавное движение, высокую точность и высокую нагрузочную способность для требовательных приложений.
Микрометрическая система гарантирует точное позиционирование, а механизм пружинного сброса эффективно устраняет люфт.
Эргономичный дизайн размещает оба микрометра на одной горизонтальной плоскости, что позволяет удобно и интуитивно управлять вручную.

Технические характеристики

Модель	7SWM04125/7SWM04225
Ход	25мм
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	4кг
Вес	1.2кг

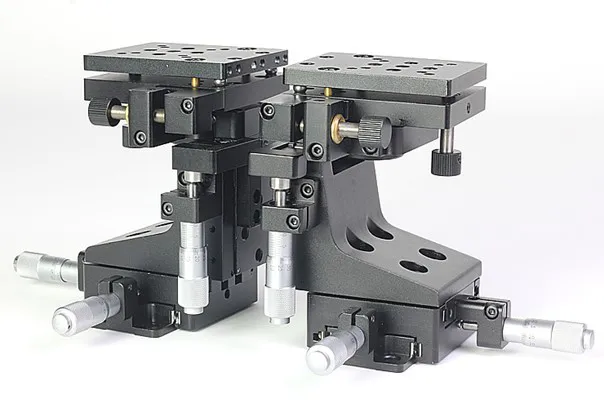

Пятиосевой транслятор 7SWM0501/7SWM0502 (полный шаг: 13мм)

Запросить расценки

Особенности

Разработан для многогранных настроек, этот транслятор обеспечивает точное движение по трём линейным осям, а также управление углом наклона и вращением.
Высокоточные стальные шариковые подшипники и обработанные стальные стержни обеспечивают плавное движение, отличную точность и надёжную работу.
Микрометрическая система трансляции гарантирует точное позиционирование с количественными показаниями, а механизм пружинного сброса устраняет люфт для большей стабильности.
Регулировка угла наклона и вращения осуществляется с помощью винта с мелкой резьбой M6×0.25, в сочетании с высококачественной пружинной системой сброса, обеспечивающей надёжное и стабильное позиционирование.
Оба микрометра размещены на одной горизонтальной плоскости, что позволяет удобно и интуитивно управлять вручную.
Жёсткий вертикальный подъёмный механизм значительно увеличивает нагрузочную способность по сравнению с системами подъёма на пружинах, улучшая стабильность и долговечность.

Технические характеристики

Модель	7SWM0501/7SWM0502
Ход	13мм
Диапазон угла наклона и вращения	±5°
Минимальное деление	0.01мм
Разрешение	0.002мм
Угол крена	30"
Нагрузка	2.5кг
Вес	1.15кг
