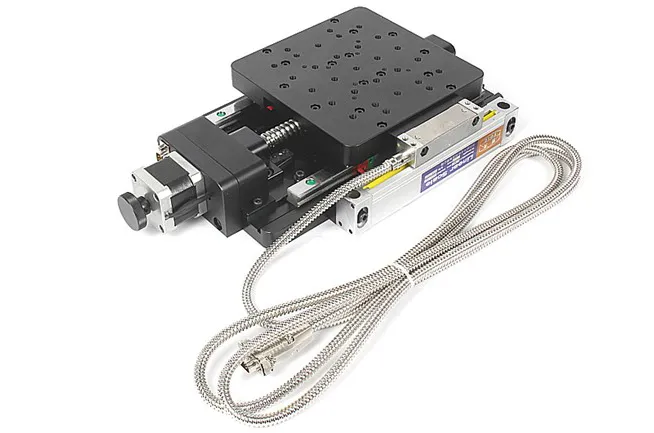

Прецизионный моторизированный транслятор 7STA08B

Запросить расценки

Особенности

Основанная на серии 7STA03B, эта модель интегрирует линейный датчик с решеткой для замкнутого контурного автоматического управления, обеспечивая микронную точность позиционирования при использовании с контроллером движения.
Система привода с высокоточным шариковым винтом обеспечивает плавное линейное движение, отличную повторяемость и долгосрочную стабильность.
Структура с тремя подшипниками фиксирует винтовую ось, минимизируя осевое смещение и обеспечивая надёжную работу при высокоскоростных возвратно-поступательных приложениях.
Квадратный линейный направляющий механизм, полностью интегрированный с базовой плитой, обеспечивает высокую жёсткость и нагрузочную способность, что делает его подходящим для одноосевых установок с тяжёлыми нагрузками или многоконфигурационных осей.

Технические характеристики

Модель	7STA0850B	7STA08100B	7STA08150B	7STA08200B	7STA08300B
Ход (мм)	50	100	150	200	300
Размер стола (мм)	160×160
Шаг винта (мм)	5
Разрешение (при 8 микрошагов) (мм)	0.0015625			0.003125
Повторяемость (мм)	±0.001
Точность(мм)	±0.003
Максимальная скорость (при 2 микрошагов) (мм/с)	20			40
Тип мотора	Шаговый мотор 42 (0.9°)			Шаговый мотор 42 (1.8°)
Максимальный статический крутящий момент (Н·м)	0.4
Номинальный рабочий ток(A)	1.7
Центральная нагрузка (кг)	30
Вес (кг)	5.2	5.7	6.2	6.7	7.7
