Моторизированный поворотный транслятор (поворотная платформа)
7SRA1100A

Моторизованная прецизионная поворотная платформа

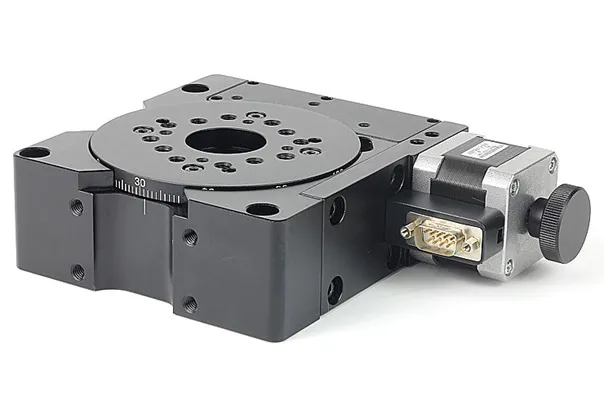

Моторизованная прецизионная поворотная платформа 7SRA1100A
Запросить расценки
Особенности
  • Универсальная система вала позволяет устанавливать устройство горизонтально, вертикально или вверх ногами — для гибкого применения
  • Удобная регулировка зазора с помощью обычного гаечного ключа упрощает настройку и калибровку
  • Простое техническое обслуживание увеличивает срок службы оборудования
  • Оснащена улучшенным градуированным кругом для замкнутого контура управления, обеспечивая высокую точность позиционирования до 3 угловых секунд
Технические характеристики
Модель 7SRA1100A/7SRA2100A 7SRA1200A
Диаметр платформы Ø100 мм Ø200 мм
Бьение торцевой поверхности 0.04 мм
Соосность верхней части платформы 0.04 мм
Передаточное отношение 180:1
Повторяемость 0.004°
Стандартный двигатель Шаговый двигатель 42 (1.8°) Шаговый двигатель 57 (1.8°)
Макс. статический крутящий момент 0.4 Н·м 1.2 Н·м
Номинальный рабочий ток 1.7 A 2.8 A
Макс. скорость (при 2-ух делениях) 25°/с
Разрешение (при 8-ми делениях) 0.00125°
Диаметр центрального отверстия Ø30+0.025 мм Ø90+0.3 мм
Стандартная нулевая позиция Да
Центральная нагрузка 50 кг 60 кг
Масса 2.1 кг 10 кг
