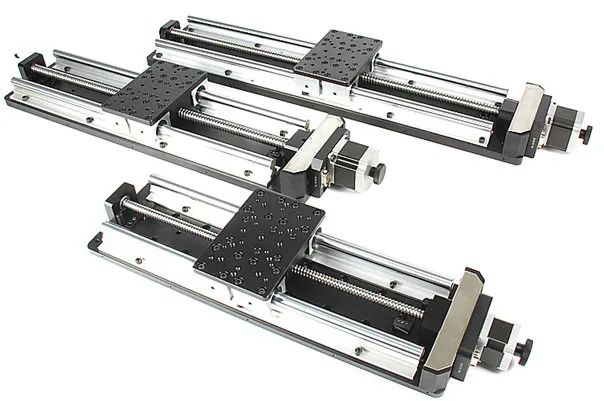

Прецизионный моторизированный транслятор 7STA04B

Запросить расценки

Особенности

Оснащён шаговым двигателем и разъёмом DB9, что обеспечивает безупречную интеграцию с контроллерами движения серии 7SC для автоматизированного позиционирования.
Разработан с высокоточными приводами с шариковым винтом, что обеспечивает плавное движение, отличную повторяемость и долгосрочную стабильность.
Система монтажа с тремя подшипниками фиксирует винтовую ось, минимизируя осевое смещение и поддерживая стабильную работу при высокоскоростной эксплуатации.
Поддерживающая линейная направляющая, прочно закреплённая на базе, улучшает нагрузочную способность и жёсткость конструкции, что делает её подходящей для одноосевых и многоконфигурационных установок.
Гибкое соединение между мотором и шариковым винтом уменьшает люфт и шум, обеспечивая синхронизированную передачу для точного управления движением.

Технические характеристики

Модель	7STA0350B	7STA03100B	7STA03150B	7STA03200B	7STA03300B	7STA03400B	7STA03500B
Ход (мм)	50	100	150	200	300	400	500
Размер стола (мм)	160×160
Шаг винта (мм)	5
Разрешение (при 8 микрошагов) (мм)	0.0015625			0.003125
Максимальная скорость (при 2 микрошагов) (мм/с)	20			40
Повторяемость (мм)	0.003
Шаги люфта (мм)	0.005
Тип мотора	Шаговый мотор 42 (0.9°)			Шаговый мотор 42 (1.8°)		Шаговый мотор 57 (1.8°)
Максимальный статический крутящий момент (Н·м)	0.4					1.2
Номинальный рабочий ток(A)	1.7					2.8
Центральная нагрузка (кг)	30					50
Вес (кг)	4.95	5.5	6	6.45	7.5	10.5	11.8
