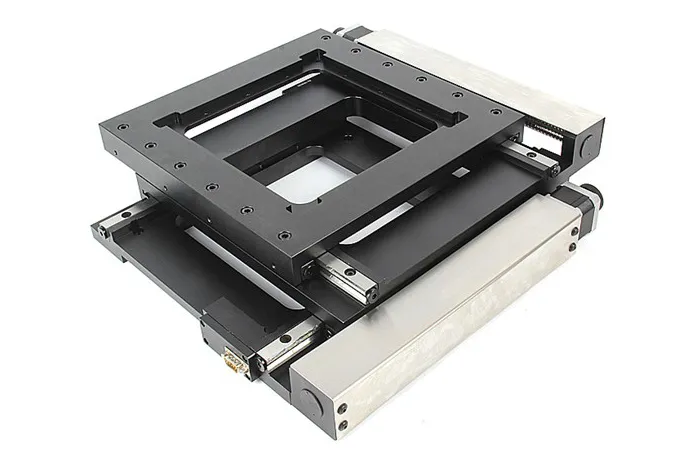

Моторизованная двухосевая линейная платформа

7SWA01

Запросить расценки

Особенности

Оснащена шаговым двигателем и разъёмом DB9 или авиационным разъёмом, что обеспечивает лёгкое подключение к контроллерам движения серии 7SC для точного позиционирования
Компактная конструкция экономит пространство, обеспечивая при этом высокую точность и стабильность перемещений
Используется высококачественный шариковинтовой привод, гарантирующий плавное и надёжное движение, способный выдерживать значительные нагрузки с хорошей повторяемостью
Оснащена направляющей на перекрёстных роликах, обеспечивающей плавное скольжение, высокую устойчивость и большую грузоподъёмность
Применяется эластичная муфта между двигателем и шариковинтом для синхронизированных, тихих и плавных движений

Технические характеристики

Модель	7SWA01100/7SWA01100A	7SWA01200/7SWA01200A
Ход	100 мм × 100 мм	200 мм × 300 мм
Мин. размер светового проёма	138 мм × 138 мм	222 мм × 272 мм
Шаг винта	4 мм
Разрешение (при 8-ми делениях)	0.00125 мм	0.0025 мм
Повторяемость	0.005 мм
Стандартный двигатель	Шаговый двигатель 42 (0.9°)	Шаговый двигатель 42 (1.8°)
Макс. статический крутящий момент	0.4 Н·м
Номинальный рабочий ток	1.7 A
Макс. нагрузка	20 кг
Масса	13 кг	22.5 кг
