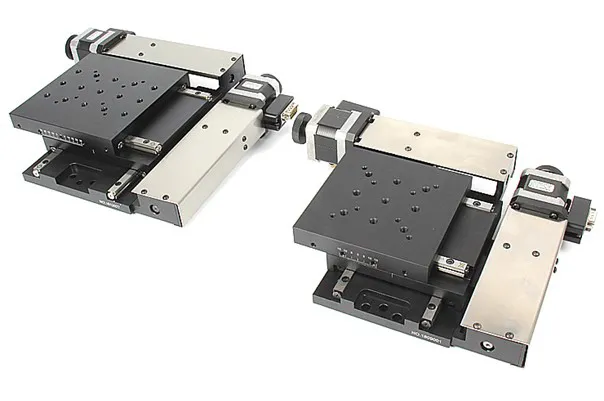

Моторизованная двухосевая платформа

7SWA03

Моторизованная двухосевая линейная платформа

Запросить расценки

Особенности

Оснащена шаговым двигателем и стандартным разъёмом DB9, совместима с контроллерами движения серии 7SC для точного автоматического управления
Компактная конструкция с боковым приводом шарико-винтовой пары экономит пространство и обеспечивает эффективную работу.
Применяется шлифованный высокоточный винт, обеспечивающий плавное позиционирование и высокое разрешение перемещений
Используется направляющая на перекрёстных роликах для стабильного, точного движения и высокой грузоподъёмности
Оснащена высококачественной эластичной муфтой, которая соединяет двигатель с шарико-винтовой парой, обеспечивая синхронное и малошумное перемещение

Технические характеристики

Модель	7SWA0330	7SWA0350
Ход	30 мм × 30 мм	50 мм × 50 мм
Шаг винта	1 мм	1 мм
Разрешение (при 8-ми делениях)	0.000625 мм	0.000625 мм
Повторяемость	0.003 мм	0.003 мм
Линейность	0.02 мм	0.02 мм
Параллельность	0.02 мм	0.02 мм
Макс. скорость (при 2-ух делениях)	10 мм/с	10 мм/с
Стандартный двигатель	Шаговый двигатель 42 (1.8°)	Шаговый двигатель 42 (1.8°)
Размер платформы A	110 мм	130 мм
Расстояние между отверстиями M6 B	--	100 мм
C	199.5	219.5
D	188–218	198–248
E	277	297
Количество отверстий M6	9	15
Макс. нагрузка	20 кг	20 кг
